Thermoelemente

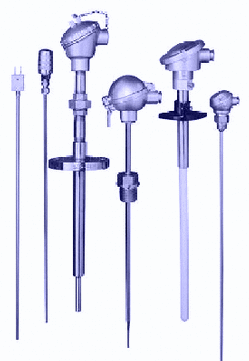

als Temperaturfühler zur Messung, Regelung und Registrierung von -270 bis +2200°C. Thermoelemente zum Einschrauben, Einschweißen, Einstecken oder mit Flanschanschluß. Nach IEC 584 Kl. 2 oder 1, K, N, E, T, J, U, L, R, S, B (Sonderelemente auf Anfrage),einfach, doppelt, dreifach, mehrfach, isoliert oder geerdet, Messeinsatz starr oder flexibel, verschiedene Bauformen nach Ihren oder unseren Zeichnungen.

Thermoelemente Messprinzip

Das Messprinzip des Thermoelementes beruht auf dem von Seebeck entdeckten Effekt, dass an den Enden zweier Drähte aus verschiedenen Werkstoffen eine Spannung entsteht, wenn die Temperatur an der Verbindungsstelle der beiden Werkstoffe eine andere ist als die an den Klemmen des Messgerätes.

Nach neusten Erkenntnissen beruht dieser Effekt auf einer materialspezifischen Eigenschaft von elektrisch leitfähigen Materialien. Im Inneren eines Leiters stellt sich eine Verschiebung der Elektronendichte ein (Volumendiffusionseffekt), wenn über dem Leiter ein Temperaturgradient besteht. Die Ansammlung der Elektronen wird dichter im Bereich der niedrigen Temperaturen.

Benutzt man ein Thermopaar aus zwei geeigneten Werkstoffen, wie zum Beispiel NiCr und Ni so lässt sich die Thermospannung dieser Materialpaarung messen. In nachfolgender Tabelle ist die Thermoelektrische Spannungsreihe gegen Platin bei 100°C Messstellentemperatur und 0°C Vergleichsstellentemperatur dargestellt.
